Schallpegelmesser Nor150

Zurück

Norsonic stand bei der Einführung neuer Technologien für Schallpegelmesser und -Analysatoren immer an vorderster Stelle. Die Schallpegelmesser Nor150 (2-kanalig) und Nor145 (1-kanalig) setzen neue Maßstäbe: über den 4,3" Farb- und Touchscreen lassen sie sich mit der Benutzerfreundlichkeit eines Smartphones bedienen. Setups werden in Form der gewohnten App-Symbole geladen. Über Tonaufzeichnungen, Marker und Sprach- und Textnotizen lassen sich Messungen aussagekräftig dokumentieren. Der Schallpegelmesser kann auch vom Smartphone oder Tablet gesteuert werden.

  • Allgemeine Messungen (2-kanalig)
  • Arbeitsschutz (LärmVibrationsArbSchV)
  • Schallimmissionsschutz (TA-Lärm)
  • Schallleistung (ISO 374x)
  • Schallintensität (z.B. ISO 9614)
  • Nachhallzeit (DIN 18041)
  • Schalldämmung (ISO 16283)
  • Vibration

Zurück

Setup / App laden

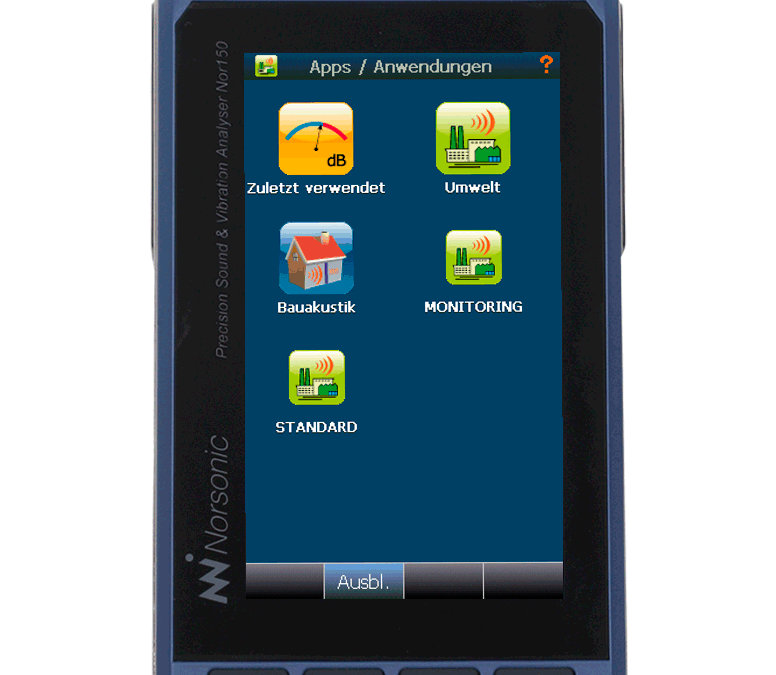

Über den 4,3" Farb- und Touchscreen lässt sich der Nor150 mit der Benutzerfreundlichkeit eines Smartphones bedienen. Setups / Anwendungen werden in Form der gewohnten App-Symbole geladen. Eigene Benutzersetups können ebenfalls gespeichert und in dieser Ansicht als App angezeigt werden. Die Anzeige dieser Apps kann als Startbild aktiviert werden. Falls dies nicht aktiviert ist, startet der Nor150 in dem zuletzt verwendeten Setup.

Die gängigsten Setups / Anwendungen werden im Folgenden erklärt.

Schallpegel (Arbeitsschutz / Immissionsschutz / Schallleistung)

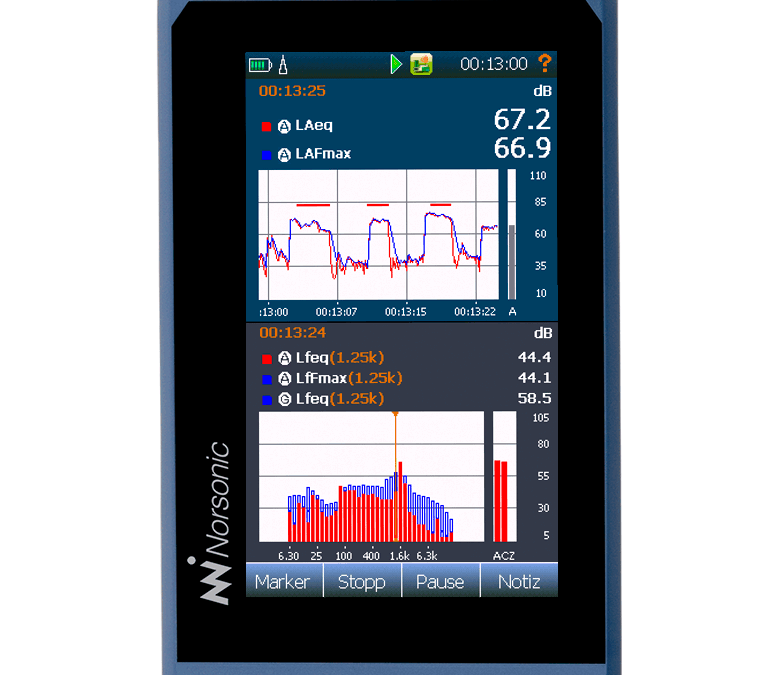

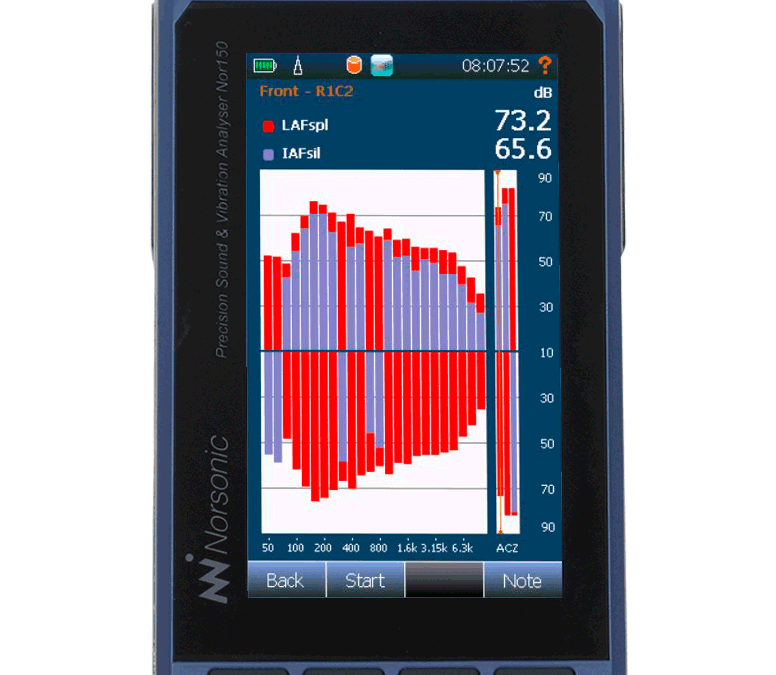

Im Standard-Setup erfasst der Nor150 alle Pegelgrößen gleichzeitig, egal ob beispielsweise für die Anwendungsbereiche Arbeitsschutz (LärmVibrationsArbSchV), Schallimmissionsschutz (TA-Lärm / DIN 45680) oder Schallleistung (ISO 3741 / ISO 3743-47). Nach dem Überprüfen der Messkette (mit dem akustischen Kalibrator) können Sie direkt die Messung starten. Aufgrund des großen Dynamikbereiches muss kein Messbereich gewählt werden. Über die Taste VIEW (auf der Hardware-Tastatur) können Sie vier verschiedene Ansichten durchschalten, beispielsweise zur Anzeige des Frequenzspektrums. Marker und Tonaufzeichnungen können über die Tasten Marker / Notiz auf dem Touchscreen hinzugefügt werden. Alternativ zur direkten Messung im Handschallpegelmesser kann die Steuerung des Nor150 auch vom Smartphone/Tablet oder Laptop erfolgen, z.B. über WLAN. Nach beendeter Messung lassen sich die Daten einfach zum PC übertragen (via WLAN / LAN / USB / SD-Karte) und mit der passenden Software entsprechend einer der o.g. Anwendungsbereiche auswerten. Komfortabler geht es nicht!

Schallintensität (z.B. Schallleistung nach ISO 9614 oder Schalldämmung nach ISO 15186)

Der Nor150 – ausgestattet mit der Intensitätsoption und der Intensitätssonde Nor1290 – ist wohl das modernste Werkzeug für alle Arten der Schallintensitätsmessungen. Es zeichnet sich durch besondere Praxistauglichkeit und Anwenderfreundlichkeit in allen denkbaren Messumgebungen aus. Auf Grundlage einer neuartigen, von Norsonic erfundenen, Methode zur Korrektur des Phasenganges eines Schallintensitätsanalysators kann der komplette Frequenzbereich mit nur einem Spacer gemessen werden!

Dank des Webservers im Nor150 kann die Messung über ein an der Intensitätssonde montiertes Smartphone gesteuert werden (per App und WLAN-Verbindung zum Nor150). Dies ermöglicht nicht nur die Steuerung (Start / Stop), sondern auch die Anzeige der Messresultate direkt am Griff der Sonde. Alternativ kann die Sonde (mit einer kürzeren Stange) direkt an den Nor150 angeschlossen werden.

Details zum Intensitätssysstem Nor150I ..

Nachallzeit (Raumakustik)

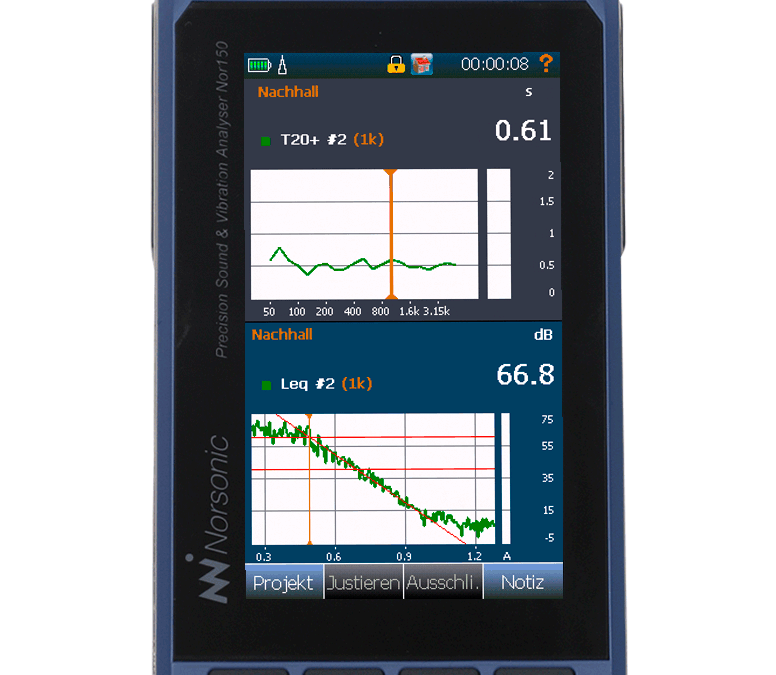

Der Nor150 ist auch der ideale Schallpegelmesser für Raumakustikmessungen. Die Hauptkenngröße in der Raumakustik ist die Nachhallzeit, die als die Zeit definiert ist, die der Schalldruckpegel benötigt, um im Raum um 60 dB abzuklingen. Die Messung der Nachhallzeit kann über drei verschiedene Methoden erfolgen, wovon der Nor150 intern die Verfahren a) und b) und in Kombination mit der Software Nor850 auch das Verfahren c) unterstützt - alle jeweils auch 2-kanalig:
(a) Anregung über einen Impuls
(b) Messung mit abgeschaltetem Rauschen
(c) Impulsantwortmessung (z.B. über SweptSine)
Wählen Sie einfach das App-Symbol „Bauakustik“ und dann „Nachhall Impuls“ oder „Nachhall Rauschen“. Der Nor145 bietet eine Projektverwaltung inklusive Mittelung mehrerer Messungen und Auswertung nach ISO 3382. Nach beendeter Messung lassen sich die Messdaten einfach zum PC übertragen (via WLAN / LAN / USB / SD-Karte) und mit der entsprechenden Software auswerten (Software für ISO 3382 / DIN 18041). Alternativ zur direkten Messung im Handschallpegelmesser kann der Nor145 auch via WLAN vom Smartphone/Tablet oder Laptop gesteuert werden, entweder über die NorVirtual-App oder die Software Nor850 (s.u. "Passend zu diesem Artikel").

Schalldämmung (Bauakustik)

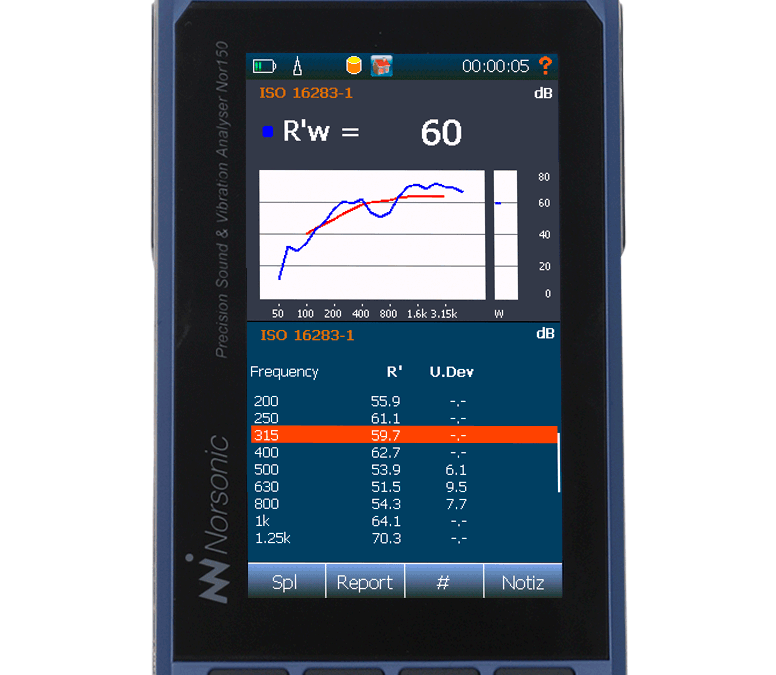

Zusätzlich zu den oben genannten Funktionen verfügt der Schallpegelmesser Nor150 auch noch über einen internen Bauakustikmodus, über den Luft- und Trittschallmessungen entsprechend ISO 16283 durchgeführt (1- oder 2-kanalig), Mittelwerte gebildet und Einzahlangaben nach ISO 717 im Gerät berechnet werden können (wie z.B. das Bau-Schalldämm-Maß R’w und der Norm-Trittschallpegel L’n). Die Bauakustik-Projektdatei können Sie dann einfach in die Bauakustiksoftware Nor850 importieren und dort Nachbearbeitungen vornehmen und Messberichte erstellen. Alternativ zur direkten Messung im Handschallpegelmesser kann der Nor150 auch via WLAN vom Smartphone/Tablet oder Laptop gesteuert werden, entweder über die NorVirtual-App oder die Software Nor850 (s.u. "Passend zu diesem Artikel").

Details zum Bauakustikmodus im Nor150 ..

FFT-Analyse

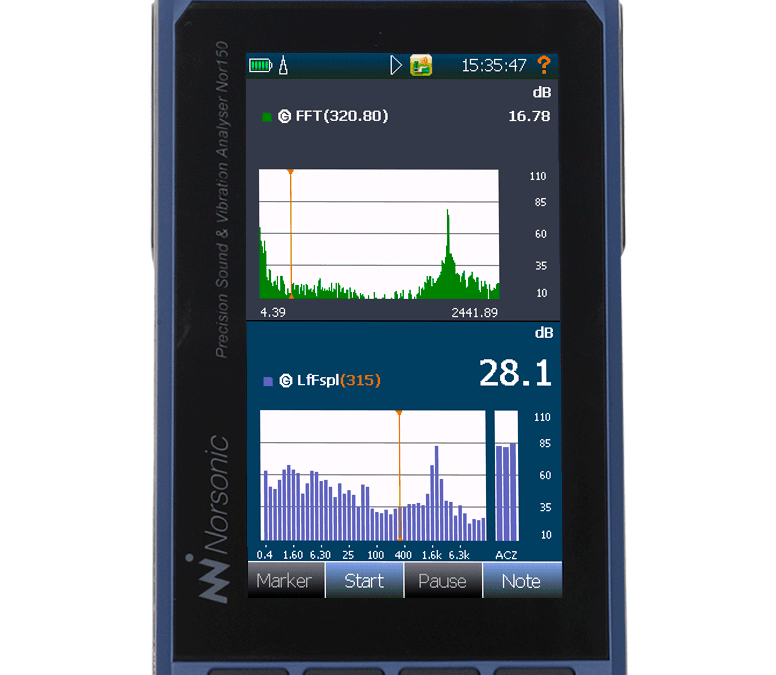

Der Schallpegelmesser Nor150 verfügt auch über die Möglichkeit, eine Schmalband-Frequenzanalyse (FFT) durchzuführen (verfügbar mit neuer Firmware ab ca. Q1 2020). Die FFT-Analyse eignet sich z.B. für die Maschinendiagnose bzw. das Auffinden tonaler Komponenten in einem Geräuschsignal. Das Signal kann mit einer konstanten Frequenzauflösung von 1,46 Hz (15016 Linien) oder alternativ 2,93 Hz (7508 Linien) von 0 bis 22 kHz analysiert werden. Die Signalstärke kann logarithmisch [dB] oder linear [Engineering Units, EU) angezeigt werden. Die Echtzeit FFT-Analyse ist Teil des Standard-Messmodus, d.h. sie wird parallel zu allen anderen Pegelgrößen (und Terzanalysen) durchgeführt. Die Messdaten lassen sich einfach zum PC übertragen (via WLAN / LAN / USB / SD-Karte) und dort mit der Software NorReview darstellen und auswerten. Alternativ zur internen FFT im Nor145, könnten auch die Rohdaten als WAV-Datei gespeichert und anschließend eine FFT in der Software NorReview durchgeführt werden, z.B. auch zur Berechnung von Tonhaltigkeiten nach DIN 45681 (s.u. "Passend zu diesem Artikel").

Monitoring

Im verschließbaren Pelicase CA1321 (oder Messchrank Nor1531) kann der Schallpegelmesser Nor150 einfach als Monitoringsystem eingesetzt werden (beispielsweise für TA-Lärm-Messungen). Wählen Sie für diese Anwendung im App-Menü das Setup „Monitoring“. Alle Pegelgrößen werden dann gleichzeitig erfasst und als 1h-Dateien gespeichert. Tonaufzeichnungen können entweder automatisch (bei Überschreitung eines einstellbaren Schwellwertes) oder manuell durch den Beschwerdeführer über eine externe Triggertaste (263) ausgelöst werden - auch per Funk. Falls Sie das System aus der Ferne überwachen möchten, können Sie ein Modem anschließen. Dank des Webportals NorCloud wird die Nutzung als Monitoringsystem zum Kinderspiel: sobald Sie im Nor150 das Häkchen „NorCloud“ aktivieren, meldet dieser sich automatisch mit seiner ID in der NorCloud an. Alle Einstellungen können Sie dann bequem über das Webportal NorCloud vornehmen – und das von jedem beliebigen PC / Tablet / Smartphone. Über NorCloud können Sie auch live den Pegelzeitverlauf beobachten. Einfacher geht es nicht! Für eine Monitoringaufgaben (für die kein 2-Kanal-Gerät benötigt wird) empfehlen wir aufgrund des bereits integrierten 4G Modems den Schallpegelmesser Nor145.

Details zum Monitoringsystem ..

Niedrige Pegel (LowNoise)

Die Messkette bestehend aus Schallpegelmesser Nor150 und dem Standardmikrofonset Nor1209/1225 hat ein Eigenrauschen von ca. 15 / 16 dB(A). Die niedrigsten Werte, die der Schallpegelmesser in dieser Kombination anzeigen kann, liegen also bei ca. 15 / 16 dB(A). Um allerdings zuverlässige Messwerte zu ermitteln, sollte ein Abstand von mindestens 10 dB zum Eigenrauschen eingehalten werden. Daher beginnt der lineare Messbereich (für diese Kombination) bei ca. 25 dB(A). Um Pegel < 25 dB(A) noch messtechnisch korrekt ermitteln zu können, besteht die Möglichkeit, ein spezielles LowNoise-Mikrofon zu verwenden. GRAS hat mit dem 40HL (extern polarisiert) und 47HC (vorpolarisiert) ein 1/2" LowNoise-Mikrofon entwickelt, welches direkt an den Schallpegelmesser angeschlossen werden kann. Das Eigenrauschen des Mikrofonsets 40HL (oder 47HC) liegt bei 6,5 dB(A).

LowNoise-Mikrofon 40HL (www.gras-tippkemper.de)
LowNoise-Mikrofon 47HC (www.gras-tippkemper.de)

Vibration

Der Nor150 kann auch als Vibrationsmessgerät eingesetzt werden. Anstelle des Messmikrofons wird dazu ein Vibrationssensor angeschlossen (an Kanal 1 oder 2). Norsonic bietet eine speziell zusammengestellte Auswahl an Beschleunigungsaufnehmern. Die Beschleunigungsaufnehmer sind Piezo-Sensoren mit integriertem Vorverstärker - so genannte IEPE-Beschleunigungsaufnehmer, die direkt vom Nor150 versorgt werden.

Kurzanleitung Beschleunigung Nor140 (PDF)
(Einstellungen im Nor150 identisch)

Datenblatt Beschleunigungssensoren (PDF)
