Bauakustik im Nor140 (1CH)

Zurück

Der Nor140 ist ein 1-kanaliger Schallpegelmesser. Für die Bauakustik (Schalldämmungsmessung) bietet der Nor140 folgende interne Funktionen:

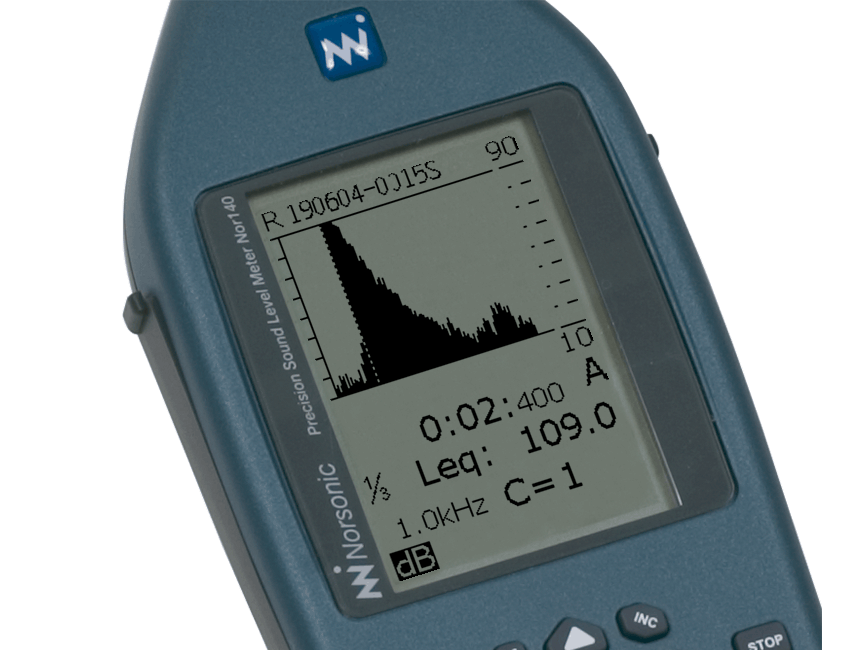

  • Pegelmessung (Sende-/Empfangsraum)

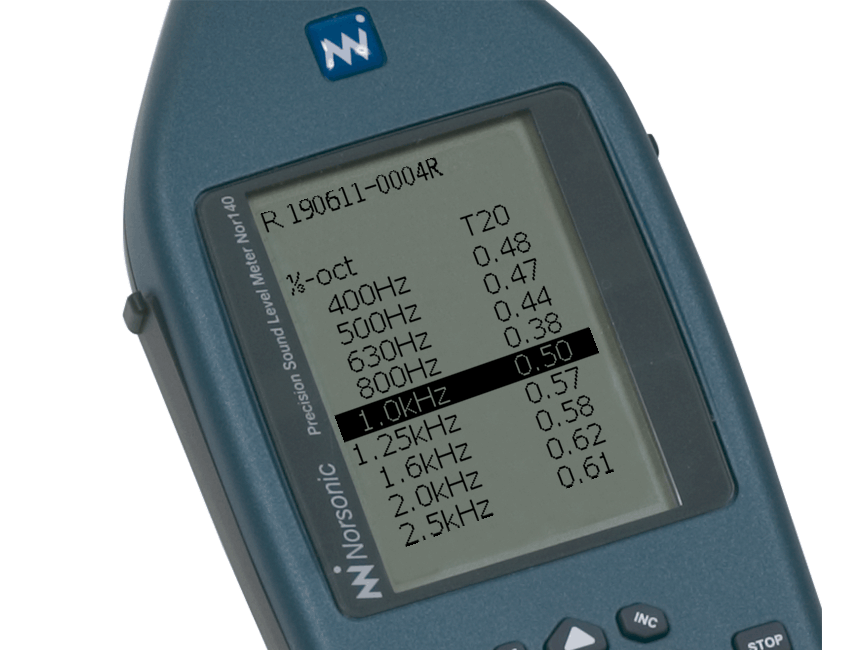

  • Nachhallzeitmessung (Empfangsraum)
  • Messroutine nach ISO 16283
    (inklusive Berechnung der Mittelwerte und Einzahlangaben wie z.B. Bau-Schalldämm-Maß R’w oder Norm-Trittschallpegel L’n)

Zurück

Interne Bauakustikauswertung

Während es bei der Raumakustik um die Akustik innerhalb eines Raumes geht (in erster Linie klassifiziert durch die Nachhallzeit), geht es bei der Bauakustik um die Schalldämmung zwischen zwei Räumen.

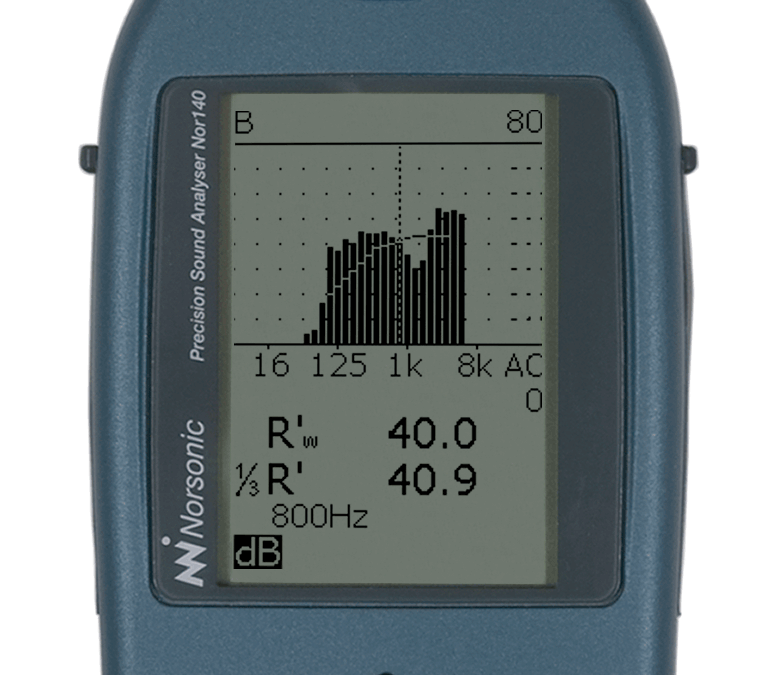

Mit dem Schallpegelmesser Nor140 können Sie schnell und unkompliziert 1-kanalig Schalldämmungsmessungen durchführen. Die räumliche und zeitliche Mittelung der Pegel in Sende- und Empfangsraum kann entsprechend der ISO 16283 als einfaches Schnellverfahren durchgeführt werden, indem Sie den Schallpegelmesser während der Messung manuell durch den Raum schwenken. Alternativ kann die Mittelung mit Hilfe einer Mikrofonschwenkanlage oder unter Verwendung verschiedener Stativpositionen durchgeführt werden. Der interne Bauakustikmodus im Nor140 führt Sie durch die Messroutine der ISO 16283, bildet Mittelwerte (aus mehreren Positionen) und berechnet die Einzahlangaben nach ISO 717, wie z.B. das Bau-Schalldämm-Maß R’w (Bild links) oder der Norm-Trittschallpegel L’n, etc.

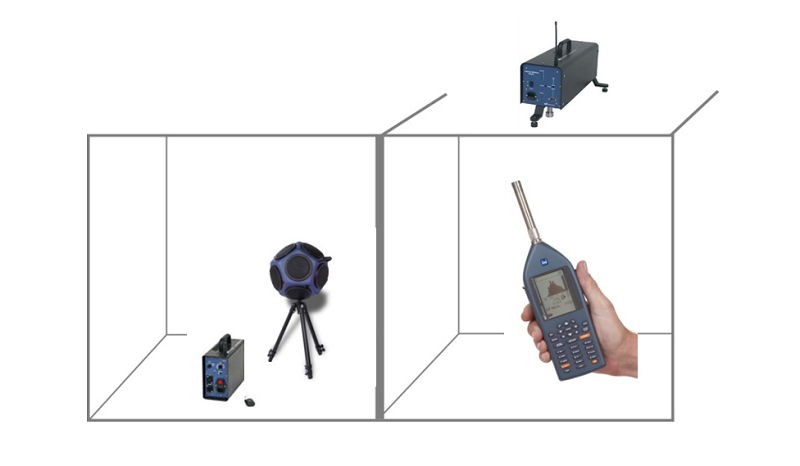

Schalldaemmungsmessung mit dem Nor140

Die Bauakustik-Projektdatei können Sie dann einfach in die Bauakustiksoftware Nor850 importieren und dort Nachbearbeitungen vornehmen und Messberichte erstellen: Kurzanleitung Schalldämmung Nor140 (PDF)

Die Schallquellen (Verstärker/Dodekaeder und Norm-Hammerwerk) können einfach per Funk-Taster ein- und ausgeschaltet werden.

Alternativ zur direkten Messung im Handschallpegelmesser kann die Steuerung des Nor140 auch über die NorVirtual-App oder die Software Nor850 erfolgen - typischerweise über eine WLAN-Verbindung (s.u. "Passend zu diesem Artikel"). In dem Fall können Sie außerhalb des Raumes stehen und die Messung vom Laptop/Tablet/Smartphone steuern. Das Steuern über App oder Nor850 ist dann von Vorteil, wenn Sie mit festen Stativpositionen oder einer Mikrofonschwenkanlage arbeiten. Beim Schnellverfahren befindet sich der Bediener im Raum, um den Schallpegelmesser manuell durch den Raum zu schwenken.

Die Steuerung der Messung über die Nor850 bringt vor allem zwei Vorteile mit sich:

  • Synchrone Steuerung mehrerer Schallpegelmesser:
    Mehrere Schallpegelmesser vom Typ Nor140, Nor145, Nor150 können synchron gesteuert werden - und das kabellos über WLAN. D.h. mit einem Schallpegelmesser im Sende- und einem zweiten Schallpegelmesser im Empfangsraum kann eine 2-Kanal-Messung kabellos durchgeführt werden.
  • SweptSine-Messtechnik:
    Über die SweptSine-Messechnik (Messung der Breitbandimpulsantwort) können Pegel- und Nachhallzeitmessungen trotz schwankender Störgeräusche durchgeführt werden. Die Messung des Grundgeräuschpegels im Empfangsraum entfällt gänzlich.
