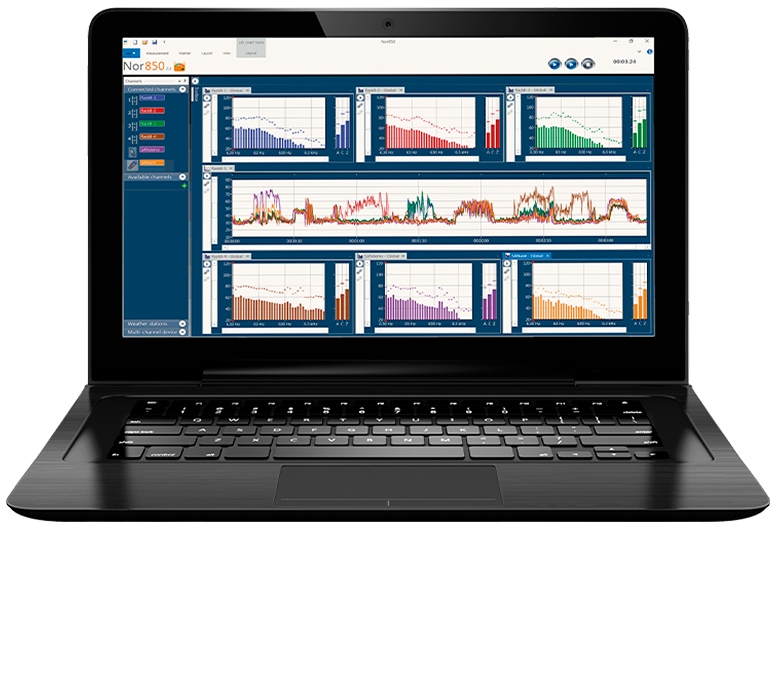

Software Nor850 (850/RA): Raumakustik nach DIN EN ISO 3382
Das neue Raumakustikmodul 850/RA bietet die vollständige Auswertung nach DIN EN ISO 3382-2 (gewöhnliche Räume) und DIN EN ISO 3382-3 (Großraumbüros).
Die Nachhallzeit T für die Auswertung nach DIN EN ISO 3382-2 kann über die Impuls- oder Rauschanregung gemessen werden, entweder erst im Schallpegelmesser oder direkt über die Software Nor850 - mit kabelloser Ansteuerung von Schallpegelmesser Nor145 und Leistungsverstärker über WLAN.
Zusätzlich zur Auswertung nach DIN EN ISO 3382-2 ermöglicht das Modul 850/RA auch die Messung der Raumimpulsantwort (über die SweptSine-Anregung) und die Berechnung von Nachhallzeit T und Sprachverständlichkeit STI, sowie die vollständige Messroutine und Auswertung für Großraumbüros nach ISO 3382-3, bis hin zur Erstellung des Prüfberichtes mit allen Einzahlwerten (D2,S; Lp,A,S,4m; rD, rC, Lp,A,B) - und das komplett kabellos (über WLAN)!
Messung - Auswertung - Nachbearbeitung
Die Nor850 bietet Auswertemöglichkeiten nach den gängigen nationalen und internationalen Raumakustik-Normen. Messungen können umfangreich dokumentiert und ausgewertet werden. Falls Sie erst im Nachhinein feststellen, dass eine der Einzelmessungen eine Störung enthält, können Sie diese aus der Mittelwertbildung ausschließen. Die Ergebnisse werden dann automatisch aktualisiert. Falls der Algorithmus bei Nachhallmessungen die Ausgleichsgerade aufgrund von Störgeräuschen nicht korrekt legen konnte (was angezeigt wird), kann diese manuell korrigiert werden. Die Software überprüft alle Norm-Kriterien und gibt Ihnen Hinweise, wo ggf. Kriterien nicht eingehalten worden sind.
Beinhaltete Normen:
- DIN EN ISO 3382-2: Akustik - Messung von Parametern der Raumakustik - Teil 2: Nachhallzeit in gewöhnlichen Räumen
- DIN EN ISO 3382-3: Akustik - Messung von Parametern der Raumakustik - Teil 3: Großraumbüros
Messgrößen:
- Abstand zur Schallquelle (Luftlinie), r
- Ungewichteter SPL des Breitband-Rauschens, Lp,oss
- Ungewichteter SPL des Hintergrundgeräuschs, Lp,B
- Sprachverständlichkeit STI
Automatisch berechnete Einzahlwerte (zur Beurteilung):
- Räumliche Abklingrate des A-bewerteten SPL der Sprache, D2,S, in dB
- A-bewerteter SPL der Sprache in 4,0 m Abstand, Lp,A,S,4m, in dB
- Ablenkungsabstand, rD, in m
- Komfortabstand, rC, in m
- Mittelwert und Standardabweichung des A-bewerteten SPL des Hintergrundgeräuschs über alle Messpositionen in einer Zone, Lp,A,B, in dB
Die Vorteile des Systems:
- Vollständige Kommunikation per WLAN
- Zwischen Laptop und Schallpegelmesser Nor145
- Zwischen Laptop und Leistungsverstärker Nor282
- Also vollständig kabellos
- Impulsantwort wird vom Nor145 digital (WAV) via WLAN übertragen
- Keine Soundkarte nötig und dadurch deutlich weniger Parametrierung
- Vollständige Auswertung nach DIN EN ISO 3382-3 in der Software
