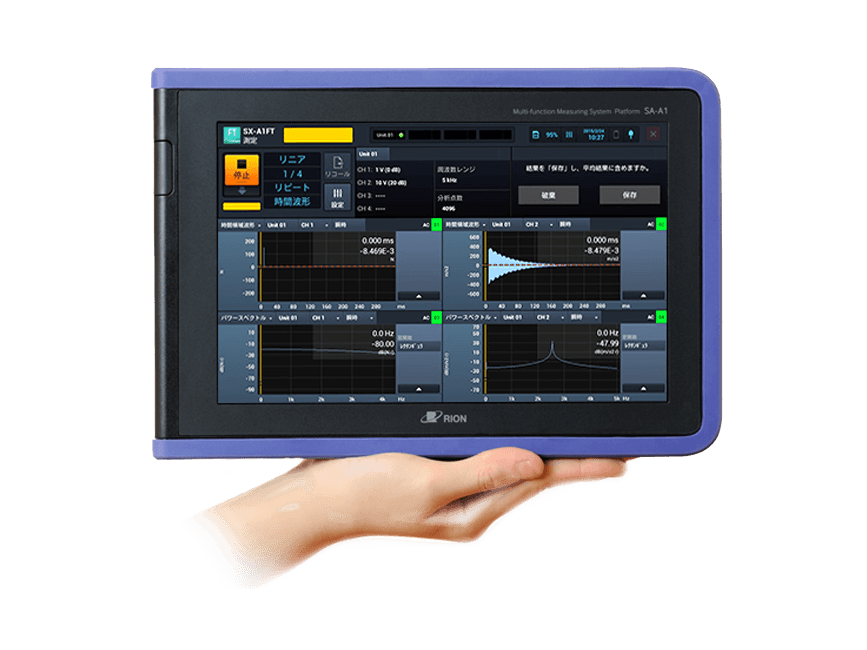

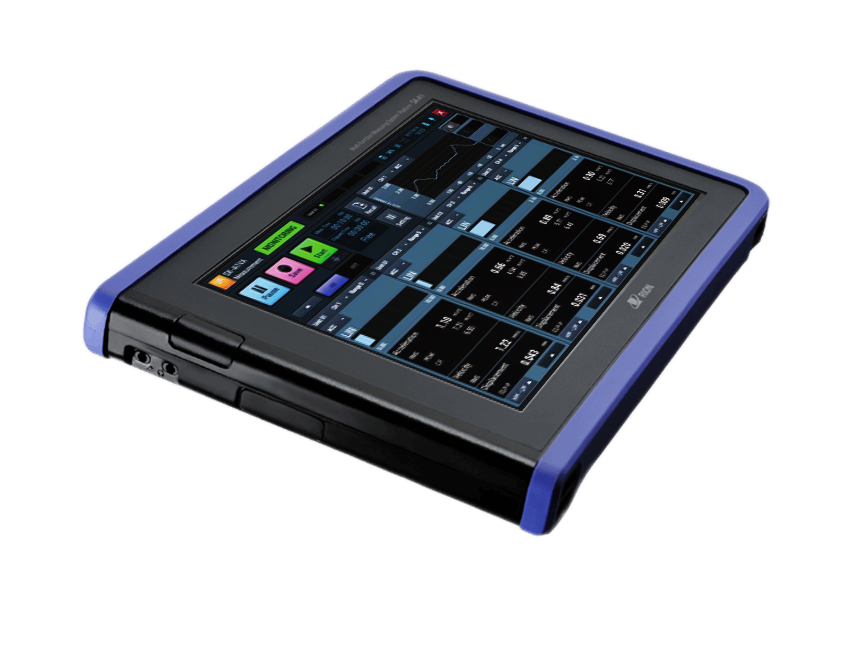

RIONOTE (Multikanal)

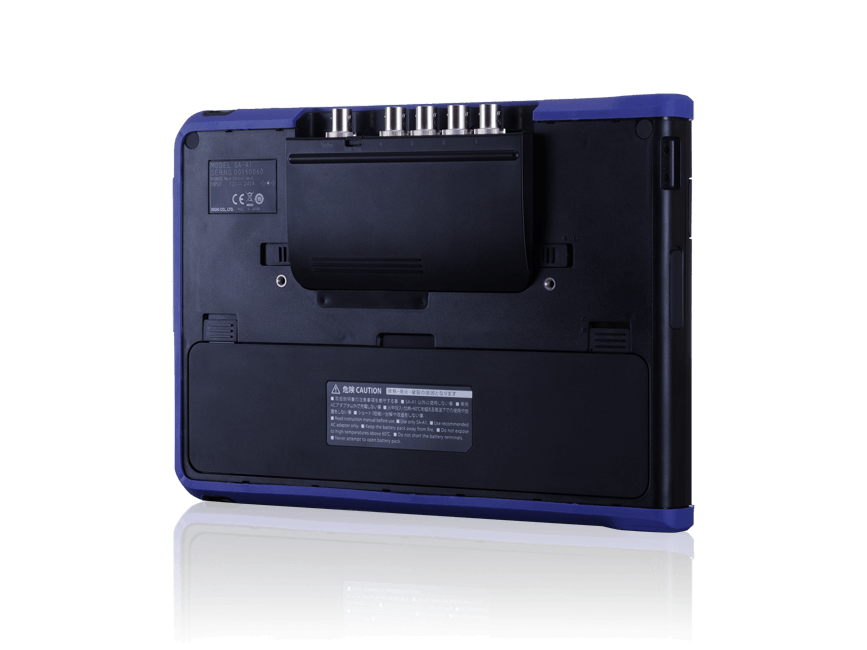

Das RIONOTE ist ein mobiles Multikanalmesssystem. Es besticht durch kompaktes Design, einfache und intuitive Bedienung und der Möglichkeit zusätzliche 2- oder 4-Kanal Datenerfassungsmodule per WLAN einzubinden. Sie benötigen also keine langen Signalkabel mehr!

Die Software auf dem RIONOTE bietet Lösungen für eine Vielzahl von Applikationen.

Besondere Merkmale:

Intuitive Bedienung über Touchscreen
Flexible Software-Konfiguration und personalisierbare / auf eigene Wünsche anpassbare Apps
Kompakt, klein, handlich - B5 Größe ideal für den mobilen Einsatz
Geringes Gewicht: nur 1,2 kg inklusive Datenerfassungseinheit (2CH oder 4CH) und Akku
Wechselbarer Lithium-Ionen Akku
IPX54 Schutzklasse
Durch Support der WLAN-Messmodule entfällt das aufwendige Verlegen von Signalkabeln

Zurück

FFT-Analyse

RIONOTE enables you to perform FFT analysis on multiple channels simultaneously. The results are shown in clear graphs on the large color screen, in real time, or from stored data when using the recall function. A marker allows you to scroll through the data, and enables the readout of the level of a frequency of interest.

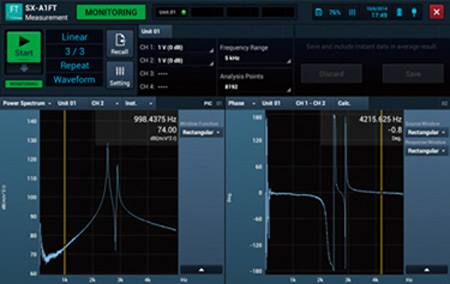

Transferpfad-Analyse (TPA: Transfer Path Analysis)

The transfer function represents the relation between an input signal and output signal in the frequency domain, allowing the determination of amplitude and phase.In this mathematical calculation category, the RIONOTE supports coherence function and cross spectrum processing.

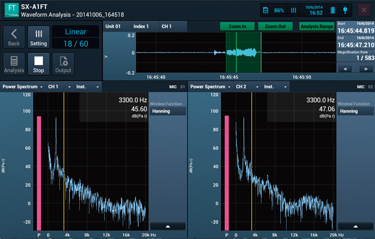

Rohdaten-Analyse (WAV)

After completing waveform recording (as explained above), the stored waveforms can be displayed on the Main Control Unit's large screen, and played back by using the earphone jack output. Moreover, various secondary post processing functions for the waveform data are available in the Main Control Unit, including FFT analysis as shown in the screen example below.

Vibrationsanalyse

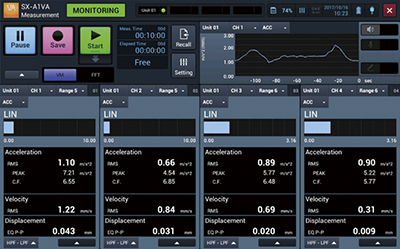

This program adds vibration measurement functions to the RIONOTE Multifunction Measurement System.

All essential vibration measurement functions are provided, enabling equipment diagnosis and trend management for industrial machinery.
The program also supports detailed diagnosis including FFT analysis and envelope processing.

Download: Vibration Analysis Program SX-A1VA(741KB PDF)

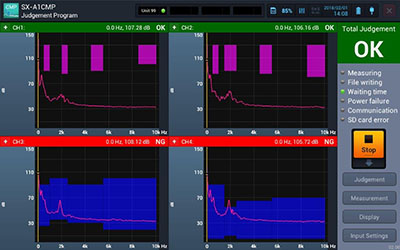

Pass/Fail Evaluation

It is suitable for pass / fail evaluation of noise, vibrations and other phenomena in production or inspection lines.

Allows setting threshold areas for FFT analysis results to determine pass/fail.
Depending on the evaluation purpose, a suitable sensor can be selected from various types of microphones or accelerometers.
Operation control from a PLC is also supported as an option (using the Ethernet connector of the RIONOTE).

Download: Judgement Program (Pass/Fail Evaluation) SX-A1CMP(724KB PDF)

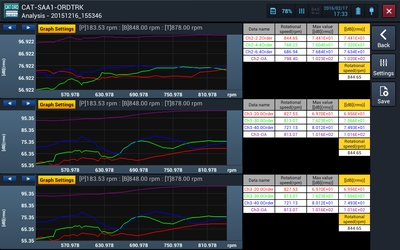

Ordnungsanalyse

Output the analysis results by connecting microphone, accelerometer as well as tachometer. Waveform recording enables reanalysis.

Download: Order Tracking Program CAT-SAA1-ORDTRK(1.95MB PDF)

Applikationsbeispiele:

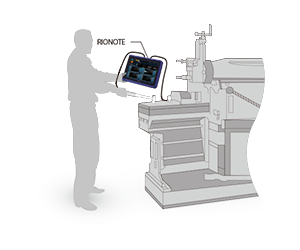

	Maschinenschwingungen / -Vibrationen

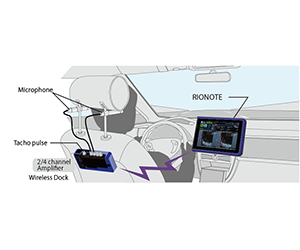

	Schall/Vibration vrs. Drehzahl

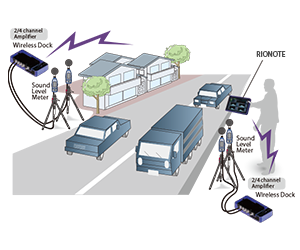

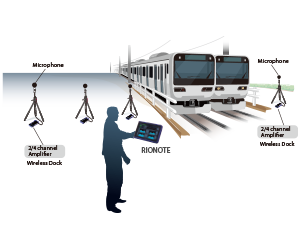

	Multi-Kanal System für Lärmmessungen

	Messung der Eigenschwingung

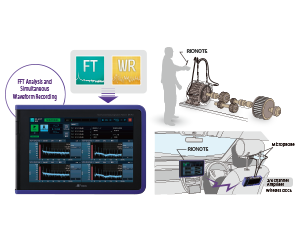

	FFT-Analyse und gleichzeitige WAV-Aufzeichnung
	Kabelloses Messsystem ermöglicht Messung ohne Signalkabel und somit Bedienung aus der Ferne
	Kabelloses Messsystem erhöht die Arbeitssicherheit an gefährlichen Messorten
